Como veíamos en la actividad anterior, la simulación nos da un mensaje de precaución. Esta advertencia se produce porque la placa entrega 5 voltios y los LEDS trabajan entre 1,8 voltios, el LED rojo, y 3 voltios, los LEDS blancos y azules.
¿Por qué necesitamos una resistencia?
Los LEDs son componentes muy frágiles. Si reciben demasiada corriente, se queman y dejan de funcionar.
¿Cómo protegemos el LED?
Usamos una resistencia en serie, que limita la corriente y evita que el LED se dañe.
Cálculo de la resistencia.
Para bajar ese voltaje se utilizan resistencias. Una forma fácil de saber qué valor de resistencia debemos utilizar es irnos a la web de inventable.eu.

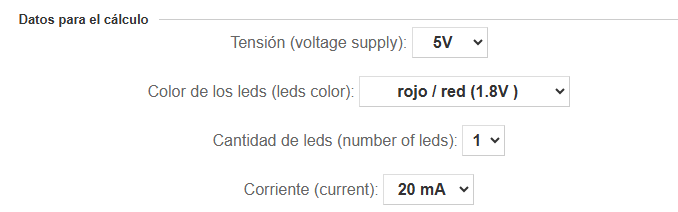

En esta web sólo debemos rellenar la tensión de nuestra placa, que en el caso de Arduino UNO son 5 voltios y el color de nuestro Led, que en nuestro caso es rojo.

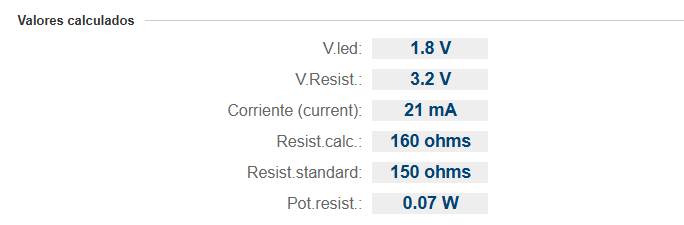

Una vez que hemos rellenado ambos datos, nos aparecerá el valor de resistencia adecuado para nuestra situación:
El valor de la resistencia tendría que ser de 160 ohmios pero no se producen resistencias de todos los valores, nosotros deberíamos ponerle una resistencia de 150 ohmios.
Diagrama de conexiones.
Imagen del LED con la resistencia conectada en serie al pin 7 de Arduino.
Qué ocurre si…?
- Quitamos la resistencia: El LED se quema.
- Aumentamos la resistencia a 1kΩ: El LED se ve más tenue.
- Reducimos la resistencia a 100Ω: El LED brilla más, pero corre riesgo.
